SFR10D接地導通測試儀
發布日期：2020-06-21 點擊：5426次
一、 儀器的用途及特點
電力設備的接地引下線與地網的可靠、有效連接是設備安全運行的根本保障。接地引下線是電力設備與
地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、
甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備
在運行中存在不安全隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重
點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。

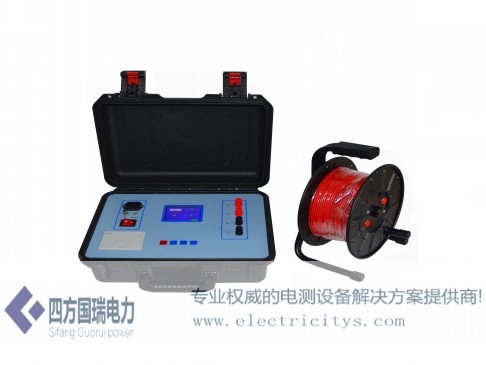

SFR10D接地導通測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設
備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體
積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用
儀器。
二、主要技術指標
項目 技術指標及參數 備注
測試電流 1A、3A、5A、10A
測量范圍 0.8mΩ-0.8Ω (10A)
1mΩ-2Ω (5A)
5mΩ-3Ω (3A)
10mΩ-10Ω (1A)
最小分辨率 0.1μΩ
準確度 ±(0.5%±2個字)
顯示 液晶顯示器 電阻顯示有效數字為 4 位
數據存儲 1000組
工作環境 環境溫度:0℃～40℃ 相對濕度: <90%RH，不結露
電源 內置鋰電池 AC 220V±10V，50Hz±1 Hz 保險管 2A
最大功耗 100W
外形尺寸 360×290×170（mm）
重量 儀器：4.85Kg 線箱:9.5Kg
三、功能特點
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，
3、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。
4、320X240點陣的超小像素點的65K真彩色液晶，強光下清晰顯示
5、儀器自帶掉電存儲，可存儲1000組測試數據，可隨時查閱
6、儀器自帶鋰電池，內置充電器，一體化設計，操作方便

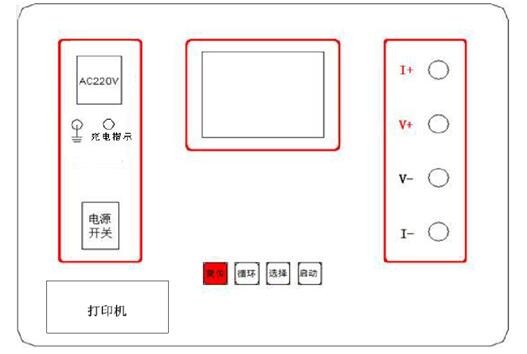

AC220V 儀器充電或交流工作電源，接通AC220V時，儀器即可開始充電，打開電源開關時，儀器既能充電，又能處于工作狀態
電源開關 儀器工作電源開關
接 地 柱 儀器整機接地點，安全保護
復 位 鍵 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。
循 環 鍵 按此鍵光標在主菜單循環滾動
選 擇 鍵 本機復位后，按此鍵進行電流預置。
啟 動 鍵 輸出電流選擇完畢后按下此鍵，微機控制實現全部測試過程
I+、 I- 輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。
V+、V- 電壓采樣端，V+為電壓線正端，V-為電壓線負端。
充電指示 指示燈綠色顯示表示充電完畢，紅色顯示時表示充電過程中。
五、測試與操作方法
將隨機配備的專用測試線取出并接好，其中紅、黑兩把測試鉗分別夾到接地網的其中兩根接地引下線上，并用力摩擦接觸點，確保接觸良好，測試線的另一端與儀器的接線端子對應好，確認測試線連接準確無誤后，接通電源線，準備測量，此時打開電源開關，顯示如下界面：
1、 開機界面顯示如圖一：
圖一
按循環鍵光標可在電流選擇、數據查詢、主機參數、時鐘修改選項之間移動，按選擇鍵可對上述主菜單包含的選項循環選擇，按啟動鍵可啟動測量。
2、 當選好電流后，按下確認鍵開始充電。液晶顯示“正在充電”過幾秒鐘之后，顯示“正在測試”這時說明充電完畢，進入測試狀態，幾秒后，就會顯示所測阻值，如圖二所示。
