SFR10C直流電阻測試儀
發布日期：2020-06-21 點擊：3705次
概述SFR10C直流電阻測試儀
變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制了SFR10C直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
二、 主要技術指標及使用條件
+I -I：電流端子
+V -V：電位端子
充 電 插 座：插上充電器后可電池充電
接 口：USB接口

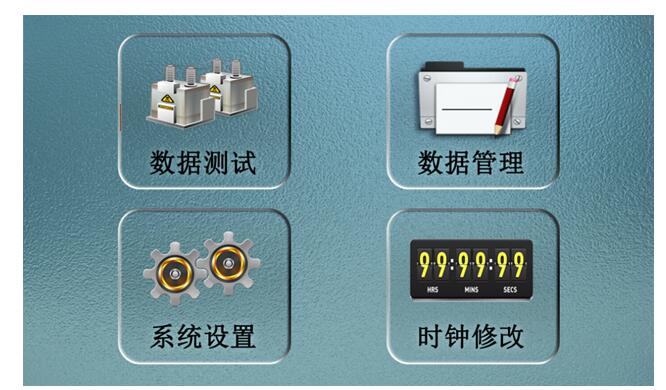

圖一

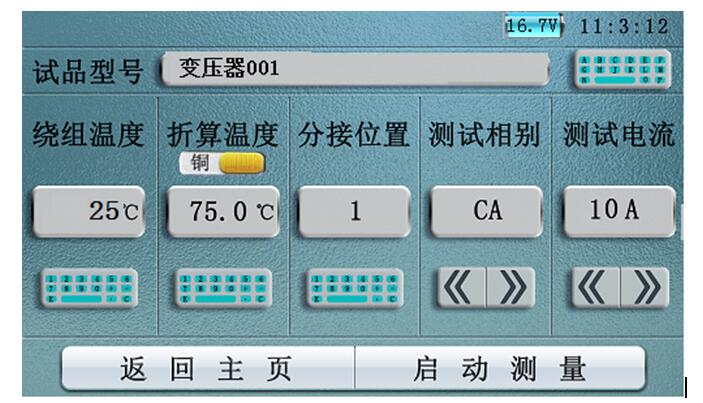

2、 按數據測試進入以下界面，如圖二所示
1、測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試 人員和設備的安全。本機的輸出端設有放電電路。儀器復位后，電感會通過儀器泄放能量。一定要在放電指示完畢后才能拆掉測試線。
2、對于無載調壓變壓器，不允許測量過程中切換分接開關。
3、測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待 30 秒鐘后才可拆卸接線。
4、測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長或數值不對。
5、設備長時間不使用，請確保每月充電一次，保證設備電池正常工作。
6、試驗時請確認被測設備已斷電，并與其它帶電設備斷開。
7、試驗時不允許不相干的物品堆放在設備面板上和周圍。
8、本儀器注意防潮、防油污。SFR10C直流電阻測試儀
9、選擇電流時要參考技術指標欄內量程，超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態，此時應按復位鍵讓儀器復位，重新選擇較電流檔位或切換AUTO檔位。
