產品參數

掃描方式：(儀器具備線性掃頻測量和分段掃頻測量雙測量系統)

產品附件

本產品詳細清單，請以說明書或代銷合同為準

售后客服

保修承諾

資料下載

文件名	點擊下載
SFRB-R 變壓器繞組變形測試儀 說明書
SFRB-R 變壓器繞組變形測試儀 檢定證書	點擊下載

經驗庫

變壓器繞組變形試驗問題
       電力變壓器在運行中發生低壓側出口短路或近區短路事故時，沖擊電流很大(可能超過10倍額定電流)，對變壓器有較強的破壞力，尤其是國產變壓器承受這種沖擊的能力較弱，　往往造成內部結構，特別是繞組嚴重變形。如某供電局一臺220kV、150MVA主變壓器在低壓側出口短路后，做了各種絕緣試驗和對變壓器油進行了色譜分析均良好，但用四方國瑞電力生產的變壓器繞組變形測試儀在做繞組變形試驗時，內部繞組呈現嚴重變形，經吊罩檢查，打開圍屏后發現低壓側繞組已亂成一團，及時進行了處理，避免了一起變壓器損壞的重大事故。由于預試規程中沒有繞組變形試驗的規定，致使一般單位對此項試驗重視不夠。我們還發現有的單位由于配電裝置(包括線路)可靠性較差，有的變電站在一年中連續發生過100多次速斷過流保護跳閘事故，有的事故發生在變壓器出口，但未引起足夠的重視。一般認為事故后只要強送電成功就平安無事了。根據上述的經驗，在變壓器出口或近區短路事故后，不進行繞組變形試驗很可能會留下十分嚴重的隱患。為此建議：
       (1)在主變壓器發生出口或近區短路事故后，除了進行各種絕緣試驗和色譜分析外，還 應及時進行繞組變形試驗；
       (2)建議國家電力公司電科院等有關部門在預試規程中補充變壓器繞組變形試驗的項 目和要求；
       (3)據了解，目前一般發供電企業大都沒有測試?yán)@組變形試驗的儀器，只能請外單位協 助進行，且每次試驗費用較大。若供電局自己擁有較多的變壓器(如50臺以上)，建議購置一臺試驗儀器，對故障后的變壓器都進行試驗，作為歷史檔案保存，便于日后對比，這對加強設備管理，防止重大設備事故發生，將起到積極的作用。

變壓器繞組變形測量?jī)x使用特點
        1、變壓器繞組變形測量?jī)x由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成，分析部分由電腦完成，測量部分由USB 通用接口與筆記本電腦連接，即插即用，使用方便。
        2、在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。
        3、儀器具備線形掃頻測量和分段掃頻測量雙系統測量功能，兼容當前國內兩種技術流派的測量模式。其中線形掃頻測量掃描頻率高達2MHz，對變壓器變形情況提供更多的分析。
        4、儀器智能化程度高，使用方便，具有自動量程調節，自動采樣頻率調節等多種功能。
        5、軟件采用windows平臺，兼容windows98/2000/winXP。
        6、提供歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意頻段放大進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
        7、軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。
        8、軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。
        9、軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作，并且隨時能在測量中打開歷史波形曲線進行比較觀   察和停止測量。
        10、每相測量所需時間小于60秒，對一臺高、中、低繞組的電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過10分鐘。
        11、測量變壓器時，接線人員可任意布放信號輸入輸出引線，對測量結果無影響，接線人員可停留在變壓器油箱上面，不必下來，減輕勞動強度。

變壓器繞組變形分析儀試驗注意事項
        1、首先檢查變壓器接地狀況是否良好，套管引線應全部解開。
        2、詳細記錄被試品的銘牌數據及原始工況有否異常，以及被試品變壓器當前測試狀況下的分接開關位置，并仔細輸入被試品情況登記窗。
        3、根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。
        4、數據存放格式：文件是以ASCII碼的形式存放，用戶可用各種文字編輯軟件進行閱讀和修改。
        5、對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫手段，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。

變壓器繞組變形測試儀界面介紹及使用說明
       變壓器繞組變形頻率響應測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。
       變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
       變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的HX021變壓器繞組頻率響應測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。
       變壓器繞組變形頻率響應測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。
       對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為精確有力的依據。

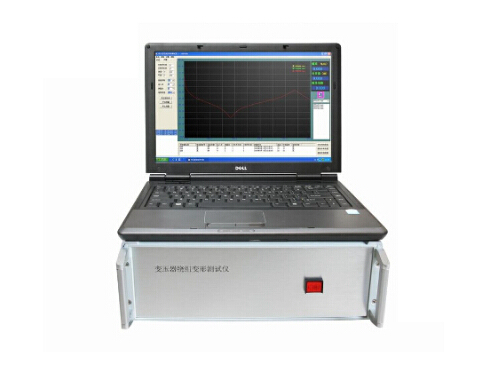

       變壓器繞組變形頻率響應測試儀由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。

一、測試軟件界面介紹
       本儀器除接線外的所有操作均在計算機上完成。檢查試驗接線正確無誤后，啟動計算機電源開關，待微機進入正常運行后，再啟動主測量單元電源，其電源指示燈應正常顯示。如果只對已測量的數據進行分析工作，可不連接和啟動主測量單元，只啟動計算機就可完成;計算機啟動后，雙擊本儀器執行圖標，即進入工作程序。以下介紹軟件界面中各個區域的功能。
       注意：第一次進入該系統或重新安裝該系統，系統將自動進行參數初始化，此時請保持所有儀器電源打開，USB接線無誤，該過程可能需要3分鐘，請耐心等待。初始化完成后，在以后的使用中將不會出現這個過程。
       （1）菜單欄
       進入軟件，左上方即為菜單欄，分別有“系統”、“查看”和“設置”三個下拉菜單。下面分別介紹各個下拉菜單的具體功能。
       1．系統
       1.1 開始測量，開始進行變壓器測試工作，但一般在開始測試前需要設置一些參數，所以建議一般在測量區域（下面會詳細介紹）進行開始測試的過程。
       1.2 波形分析報告，根據當前的測試曲線數據，顯示出詳細的測試報告，但一般在進行分析報告前需要選擇待分析的曲線和顯示方式等參數，所以建議一般在曲線分析區域（下面會詳細介紹）進行顯示分析報告的過程。
       1.3 連接USB，如果運行此軟件的時候未連接USB線，可在確認USB線已連接和測試儀器已通電的情況，選擇此項目重新進行連接。建議在確認USB線已連接和測試儀器已通電之后，再運行本軟件。
       1.4 自校，對本儀器進行自我校準，一般儀器出廠前已經校準完畢，所以不建議使用本項目。（此項目有密碼保護，不必?fù)?dān)心會誤操作。）
       1.5 退出系統，使用完畢可以選擇此項目離開。
       2．查看
       2.1 X軸平均坐標系，此項目只在分析歷史曲線時候有效，使用后，歷史測試曲線的頻率點分布采用均勻分布情況。
       2.2 X軸對數坐標系，此項目只在分析歷史曲線時候有效，使用后，歷史測試曲線的頻率點分布采用對數分布情況。
       2.3 恢復到原始X軸坐標，此項目只在分析歷史曲線時候有效，歷史曲線分析的時候可以對曲線進行局部放大查看，使用此項目后，曲線會恢復到原始坐標系的狀態。
       3. 設置
       3.1 變壓器參數，選擇此項目后，會打開一個變壓器各項參數的對話框，設置好各個參數后，按“確認”鍵保存輸入數據，按“取消”鍵放棄輸入數據，按“寫入數據文件”鍵則將此變壓器參數寫入到已選擇的歷史曲線文件中，覆蓋掉這些文件以前的變壓器參數。（此功能是針對在變壓器現場測試時，臨時簡單設置了變壓器參數，再測試完成后重新想修改已保存的變壓器參數的情況。）
       3.2 頻段設置，選擇此項目后，會打開一個掃描頻率低、中、高各個頻段的對話框，設置好各個頻段的范圍后，按“確認”鍵保存輸入數據，按“取消”鍵放棄輸入數據，按“還原”鍵則會恢復到默認頻段設置。此項目的頻段設置參數，只在打印報告中會反映出來。
       3.3 設置單位名稱，選擇此項目后，會打開一個要求輸入單位名稱的對話框，按“確認”鍵保存輸入，按“取消”鍵放棄輸入，此項目設置的單位名稱，只在打印報告中會反映出來。
       3.4 系統初始化，當系統第一次安裝使用或者重新安裝使用后，運行會自動啟動該選項，對系統的測量參數進行初始化過程，該過程可能需要3分鐘左右。一般用戶無需手動使用該項目。
       （2）瀏覽
       菜單欄的下方，即為瀏覽和測量區域，選擇不同的項目，下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候，選擇“瀏覽”項目。此時，下方為文件系統的樹型結構，可選擇已保存的曲線數據文件，具體操作介紹請參照軟件測試流程。
       （3）測量
       準備對變壓器測試的時候，選擇“測量”項目。此時下方為測量變壓器的時候，需要填入的一些參數，“變壓器參數”鍵同菜單中的變壓器參數，“開始測量”鍵即進行測試，在測試過程中可以隨時選擇“停止測量”中止測試。（注意：如果測試過程中停止測量了，將無法繼續當前測量進度，數據也無法保存。）
       （4）曲線坐標系
       居中的坐標系為曲線坐標系，X軸為頻率，Y軸為分貝，歷史曲線和測量曲線都在此坐標系中顯示，具體可操作功能介紹見軟件測試流程。
       （5）數據顯示窗口
       在曲線坐標系的右上為數據顯示窗口，分別顯示頻率，分貝和相關系數。具體介紹見軟件測試流程。
       （6）曲線數據文件分析管理窗口
       以上介紹后的其他窗口都屬于曲線數據文件分析管理窗口，具體操作功能介紹見軟件測試流程。

二、測試軟件使用流程
       2.1驅動安裝
       在連接好USB連接線，并打開儀器電源后，會出現發現新硬件，安裝驅動軟件的提示，選擇“從列表或指定位置安裝”，再選擇“瀏覽”，選擇安裝光盤的盤符，就完成了安裝USB驅動。
       2.2測量
       進入軟件后，點擊“測量”,被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。
       在三相測量中，如出現已測試過的相位，系統將會自動提醒，防止測量點選擇參數在測試后未及時修改。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，這樣可以橫向或縱向?qū)y(cè)試中的曲線進行對比，以便發現可能出現的接線錯誤等情況，及時停止測量糾正。在測量中，數據顯示窗口會跟蹤顯示相關的數據，也可隨時中斷測量。測量結束后，將出現數據已保存窗口，同時數據曲線進入數據文件分析管理窗口顯示出來，此時可接著進行下一次測量。
       2.3 調入數據文件
       選取“瀏覽”,會出現一個數據文件系統樹性結構?？梢噪p擊文件名稱將所需數據文件加入到文件列舉窗口，（軟件界面的左下方）。當列舉窗口的文件被選中后，其所包含的曲線數據會顯示在曲線坐標系，曲線測量數據會顯示到數據文件列表中。（軟件界面的下方）。軟件界面的右下方的“清除所有數據”和“清除所選數據”用來清除掉文件列舉窗口中的文件（軟件界面的左下方）。選擇“分析測試報告”將會對已選擇顯示的曲線數據文件中的前三條曲線顯示測試報告，并可進行打印。
       2.4 分析數據報告
       選擇“分析測試報告”,會出現一個數據文件報告。上方顯示的是加入的曲線的文件名稱和測量時間，中間是對曲線的相關系數顯示，分為低頻段、中頻段、高頻段和總體結論。如果選擇的是對數坐標系，所有相關系數是參考數字，范圍0到10之間，數字越大表示相似性越好。如果選擇的是平均坐標系，各個頻段的相關系數為參考數字，范圍0到10之間，數字越大表示相似性越好。總的結論將根據選擇曲線的相位關系出現不同的結果。如果是不同相的兩條曲線，將根據相關系數的大小得出“一致性很好”、 “一致性較好”、 “一致性較差”、 “一致性很差”等結果，如果是同相的兩條曲線，將根據相關系數的大小得出“正常繞組”、 “輕微變形”、 “明顯變形”、 “嚴重變形”等結果。選擇“打印測試報告”將直接打印生成曲線測試報告，選擇“輸出Word報告”將會生成一個Word文檔的測試報告，可進行查看和打印等等。
       2.5 分析數據曲線:
       調入數據文件后，可用線性坐標或?qū)?shù)坐標顯示波形，并可將曲線任意縮放。軟件提供了多種分析方法，可顯示當前曲線頻率值、分貝值和顯示當前頻率范圍內曲線的相關系數。；要改變當前分析的曲線和比較不同曲線的相關系數，在曲線分析窗口（軟件界面的右方）中進行選擇。選中曲線后，在主窗口中按右鍵點擊任何一點都可以顯示該點的頻率和幅值，按住右鍵不放,左右移動可顯示各點的數值。在主窗口中按住左鍵不放,向左或右移動鼠標至合適位置,放開鼠標左鍵,可放大所選頻率范圍內的圖形。要恢復原來的曲線坐標，選擇菜單中的“查看”的“恢復到原始X軸坐標”。
       2.6 其它操作:
       選擇“設置”中的“頻段設置”，可設置高中低頻段的范圍，將影響報告中的相關系數和均方差顯示。

三、試驗程序及注意事項
       3.1 首先檢查變壓器接地狀況是否良好，套管引線應全部解開。
       3.2 詳細記錄被試品的銘牌數據及原始工況有否異常，以及被試品變壓器當前測試狀況下的分接開關位置，并仔細輸入被試品情況登記窗。
       3.3 根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。
       3.4 數據存放格式：文件是以ASCII碼的形式存放，用戶可用各種文字編輯軟件進行閱讀和修改。
       3.5 對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫手段，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。
       3.6 現場測試時，為防止出現意外損壞儀器，請使用所配的電源隔離變壓器。

電力變壓器繞組變形測試儀的硬件特點和變形分析方法是什么？
       一、硬件特點
       -測量裝置采用通用便攜式計算機的標準串口與測量系統進行通信連接的形式，用戶使用更為靈活機動。
       -輸出功率驅動部分采用特殊的電路匹配，保證了在使用的兩個測量線上無反射電壓及變壓器端口的入口電容能在測試圖譜上有所反應。
       -采用專用測量頭，具有接頭容錯和測量引線容錯功能，保證了測量的一致性。
       -測試儀具有頻率自校準功能。
       -測量時間為2分鐘/相線圈。
       -每相繞組的測量點數為2000點，其中大幅度加密低頻部分，以期發現致命的變壓器整體變形。
       -采用多種抗干擾技術，有效抑制噪聲電平。
       -測量分析軟件運行于WINDOWS系統軟件平臺，界面友好，操作簡便。在軟件中設有在線操作提示以及全套測量分析方法介紹。
       -在字處理軟件WORD中，可直接插入、編輯BRTC-Ⅱ測試儀的測量數據圖譜，便于測試報告的生成。
       -具有圖譜曲線數學相關系數的計算功能。
       -支持各類彩色、黑白打印機，直接打印所顯示的圖譜圖形。
       -配有2000V的隔離電源，保證變電站站內測量時設備安全性。

       二:變形分析方法
       變形分析方法是測試儀的重點和特點。
       根據變壓器繞組線圈以電感為主，其電感部分不正常，則變壓器無法正常運行；并兼顧對地絕緣的特點，武漢中試測試儀提出的分析方法以低頻段為重點，著重分析危及運行安全的線圈整體變形，同時分析局部變形和引線位移等故障。
       本分析方法具有很強的針對性和可操作性。
       變形分析方法通過對現場實際操作人員和運行管理人員的技術培訓實現，主要包括如下內容：
       - 變壓器繞組變形檢測的基本原理。
       等值電路。
       - 線圈變形在頻譜圖上的反應形式。
       - 典型變形與頻譜變化的關系，如整體位移、線圈整體壓縮、拉伸，局部壓縮、拉伸，匝間短路等。
       - 分析變形種類、變形面積估算和變形程度估算方法。
       - 制造工藝差別與變形的區別。
       - 確定變壓器能否繼續投運判據介紹。
