| 被試品對象 | 電抗器22kVA/22kV兩節 | 激勵變壓器輸出端選擇 | 試驗電壓 |
| 10kV/300mm2電纜1km | 使用電抗器兩節并聯 | 1.5kV | ≤22kV |

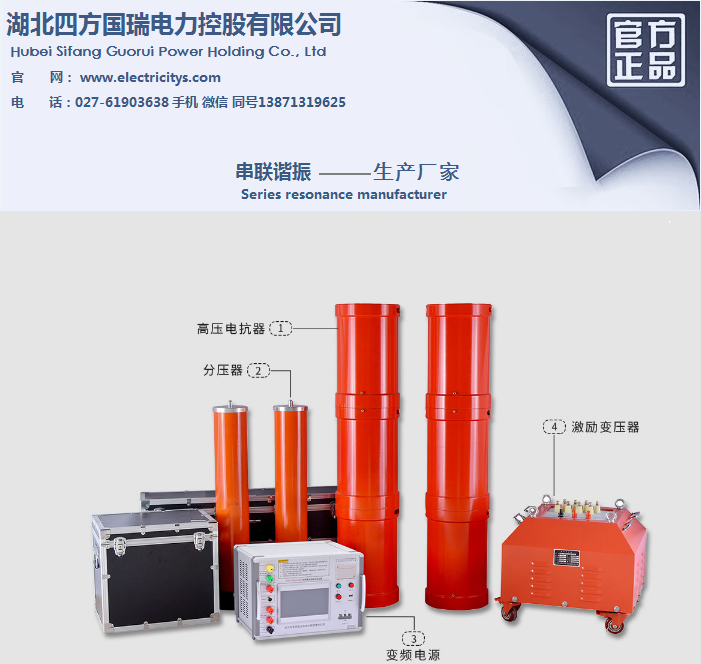

六、系統配置及其參數
1. 激勵變壓器JLB-3kVA/1.5kV/0.4kV
a）額定容量：3kVA；
b）輸入電壓：0-400V，單相；
c）輸出電壓：1.5kV
d）結構：干式
e）重量：約35kg；
2. 變頻電源BPXZ-F - 3kW/220/380V
a）額定輸出容量：3kW
b）工作電源：220/380±10%V（單/三相），工頻
c）輸出電壓：0～400V，單相，
d）額定輸入電流：7.5A
e）額定輸出電流：7.5A
f）電壓分辨率：0.01kV
g）電壓測量精度：1.5%
h）頻率調節范圍：20～300Hz
i）頻率調節分辨率：≤0.1Hz
j）頻率穩定度：0.1%
k）運行時間：額定容量下連續5min
l）額定容量下連續運行5min元器件最高溫度≤65K;
m）噪聲水平：≤50dB
n）可實現以下功能:
1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；
2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；
3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統
可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；
4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；
5）試驗模式：觸摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；
6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；
② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）
8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；
9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；
10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；
p）重 量：約8kg；
3. 高壓電抗器DK-22kVA/22kV
a) 額定容量：22kVA；
b) 額定電壓：22kV；
c) 額定電流：1A；
d) 電感量：92H/單節；
e) 品質因素：Q≥30(f=45Hz)；
f) 結構：干式；
g) 重量：約30kg；
4. 電容分壓器FR-30kV/3500pF
a) 額定電壓：30kV；
b) 高壓電容量：3500pF
c) 介質損耗：tgσ≤0.5%；
d) 分壓比：1000：1
e) 測量精度：有效值1.5級；
f) 重量：約6kg；
七、供貨清單一覽表
| 序號 | 設備名稱 | 型號及規格 | 單位 | 數量 |
|---|---|---|---|---|
| 1 | 激勵變壓器 | JLB-3kVA/1.5kV/0.4kV | 臺 | 1 |
| 2 | 變頻電源 | BPXZ-F-3kW/220/380V | 臺 | 1 |
| 3 | 高壓電抗器 | DK-22kVA/22kV | 臺 | 2 |
| 4 | 電容分壓器 | FR-30kV/3500pF | 套 | 1 |
| 5 | 內部連接線 | 套 | 1 |
| 序號 | 資 料 名 稱 | 單位 | 數量 |
|---|---|---|---|
| 1 | 出廠試驗報告 | 份 | 1 |
| 2 | 成套裝置使用說明書 | 份 | 1 |
| 3 | 產品合格證和用戶意見卡 | 份 |
