高壓變頻串聯諧振及2020報價
發布日期：2020-05-09 點擊：1478次
四方國瑞電力是一家專業研發生產變頻串聯諧振的廠家，本公司生產的變頻串聯諧振在行業內都廣受好評，以打造最具權威的“變頻串聯諧振“高壓設備供應商而努力。調頻串聯諧振試驗裝置簡介
隨著電力系統的發展，運行設備的容量越來越大，如火力發電機組，單機容量已超過1000MW，水力發電機組，單機最大容量已達800MW；這些設備的交流工頻耐壓試驗，如果用傳統的試驗設備(即工頻試驗變壓器)，則由于試驗需要的容量大，試驗變壓器、調壓器十分笨重，大容量試驗電源在現場也很難解決，現場試驗極不方便。工頻諧振裝置，無論從試驗電源容量、設備重量、試驗波形及投資等方面都具有極大的優勢。該裝置主要針對單機容量在250MW及以下水力發電機的交流耐壓試驗設計制造。
調頻串聯諧振裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。
調頻串聯諧振試驗裝置工作原理
調頻串聯諧振試驗裝置運用串并聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；回路的諧振頻率取決于被試品電容CX和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
四方國瑞生產的調頻串聯諧振裝置是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。

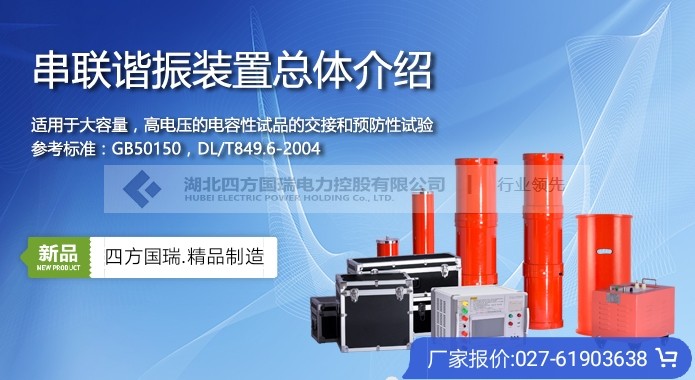

調頻串聯諧振裝置組成部件： 由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成 。
現場耐壓試驗取高電壓最直接的方法是使用試驗變壓器將電壓升到耐壓試驗所需要的電壓值，但該方法存在很多局限性。被試驗設備電壓等級越高，試驗變壓器的變比就越大，由于試驗電壓比被試設備運行電壓高很多，對變壓器的絕緣水平要求較高，且?guī)ж撦d能力受到二次繞組的容量和現場試驗電源的很大限制；因此，只有較低電壓等級和較小電容值的被試設備才使用試驗變壓器產生高壓進行耐壓試驗。對于較高電壓等級和較大電容值的被試設備，現場常用串聯諧振方法產生高電壓進行耐壓試驗；對于較低電壓等級和大電容值的被試設備，現場常用并聯諧振方法產生高電壓進行耐壓試驗。并聯諧振方法主要用于電力電纜的交流耐壓，它較好地滿足了被試設備較大電力的要求，但產生的電壓并不高，本文對這種方法不進行討論。串聯諧振產生高電壓方法的應用較為廣泛，但現場使用這種方法進行耐壓試驗時也遇到不少問題。本文主要就變頻串聯諧振耐壓試驗的原理及應用進行分析與研究。
一、對高壓電氣設備進行交流耐壓試驗的必要性
(1)直流耐壓試驗不能反映設備實際工況下的電場分布，難以正確發現高壓電氣設備的內部缺陷。直流電壓下，電氣元件上的電壓按電阻分布，交流電壓下電氣設備上的電壓則是按介電常數分布，它反映實際運行的情況。例如: 對于交聯電纜、全膜或紙膜電容器，其固體介質的電阻率可高達1-100EΩ*m，當其電容元件絕緣薄膜絕緣不良時，其電阻率可大幅下降，只有原電阻率的幾分之一。做直流耐壓時。電阻率高、絕緣良好的電容元件可承受的電壓較不良電容元件反而高出幾倍，使絕緣不良的電容元件反而更容易通過試驗，但在運行電壓下，其絕緣缺陷便會暴露出來，誘發故障。(2)直流電壓可使高壓電氣設備內部的局部放電大為減弱，不利于絕緣缺陷的檢出。高壓電氣設備內部的某些絕緣弱點或極板邊緣電場集中的部位均可能產生局部放電，持續的局部放電對絕緣是有害的。因高壓電氣絕緣的多樣性，在導體和絕緣介質之間往往存在多種絕緣介質，而各種介質的場強分布不同，加壓時，場強較高的介質會先發生局部放電，但是同樣的復合材料，在直流電壓作用下，局部放電會大大減弱。氣隙發生局部放電后產生的正、負離子形成反向電場強度E'，使氣隙中的合成場強下降，使局部放電削弱甚至熄滅。而交流電壓則不然，只要外加試驗電壓高于局部放電起始電壓，每半周內至少會發生兩次局部放電，因此交流耐壓試驗檢出的絕緣缺陷遠比直流耐壓敏感。(3)工頻交流耐壓試驗反映(符合)實際運行電壓波形，與運行中出現的工頻暫態電壓升高的情況較為符合，不存在等價性問題。但工頻耐壓，試驗設備的容量不易解決:工頻耐壓試驗由于其設備龐大笨重，現場運輸困難，一般僅能在現場做110kv電壓等級的GIS和SF6斷路器，且試驗過程中若被試品發生閃絡或擊穿，短路電流極易燒傷被試品。綜上所述，施加交流耐壓才能真實地考核高壓電氣設備的制造質量，才能有效地檢出因各種因素造成的絕緣缺陷，但工頻耐壓存在一些缺陷。
