變頻串聯諧振耐壓試驗裝置戶外演示-大型變壓器試驗操作請注意
發布日期：2019-07-20 點擊：26232次
變頻串聯諧振耐壓試驗裝置產品原理
在回路頻率f=1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。
下面是變頻串聯諧振耐壓試驗裝置原理圖：
在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。變頻串聯諧振適合各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗。

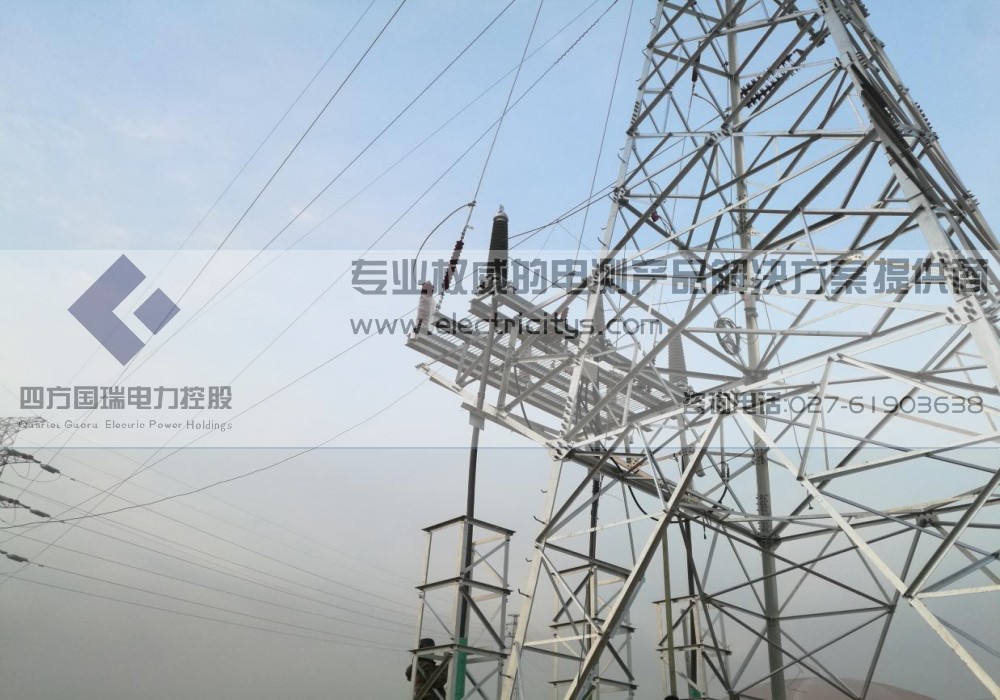

原理了解清楚之后，進行現場實操試驗，現場有3根電壓等級110KV，截面積300mm，長度約為400米的電纜，電纜架空在兩個鐵塔之間。

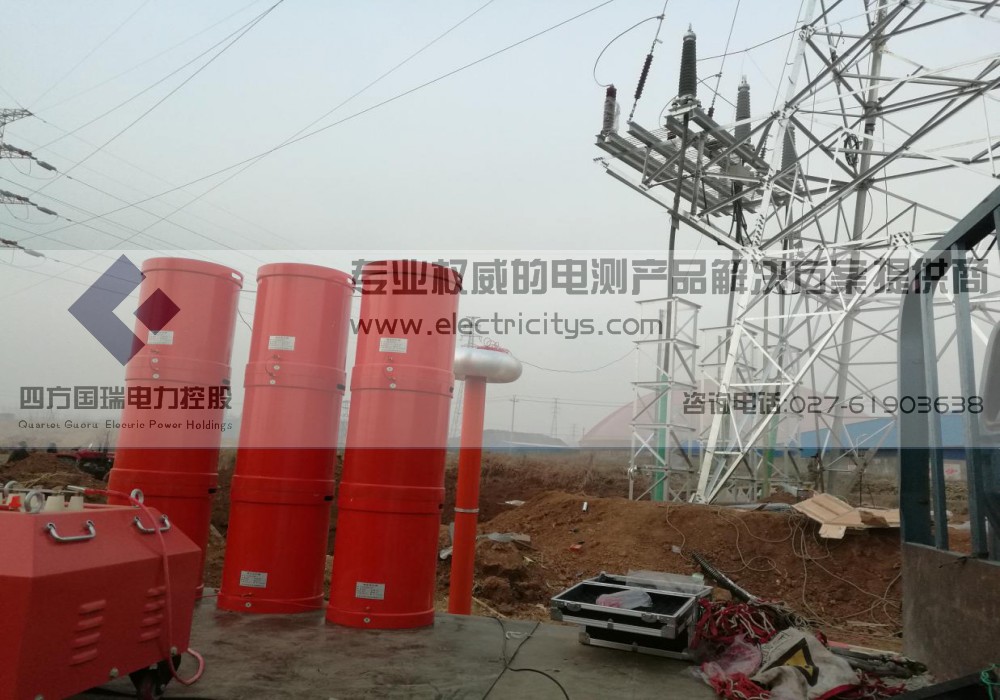

將380V電源接入變頻電源STXZ-30KW的輸入端（在現場沒有市電時，也可以用發電機或發電車進行供電），將變頻電源的輸出接激勵變壓器STXZ-30KVA的輸入端，變頻電源的接地端子和激勵變壓器接地端子相連，將激勵變壓器的抽頭組和成8KV的排列方式（激勵變壓器分為4KV，8KV，16KV 3種排列方式，面板上有接線圖）將激勵變壓器的x1高壓尾端子與激勵變壓器接地端子進行短接，將A4高壓輸出端子用專用高壓硅膠線接電抗器SFDK-90KVA/45KV X端。將九節電抗器三節串聯三組并聯進行連接，將電抗器高壓端接電容分壓器SFFY-500PF/270KV高壓端，電容分壓器低壓信號端用信號線接變頻電源“分壓器信號”端口。電容分壓器接地端接激勵變壓器接地端，在將接地端子良好接地。從電容分壓器高壓端用高壓引線接到被試電纜其中一端，另外一端懸空，現場周圍拉警戒線，派工作人員值守。這樣我們的線就接好了。
變頻串聯諧振耐壓試驗裝置下面開始進行試驗
先打開變頻電源SFXZ-30KW電源開關，進入“參數設置”界面，設置起始頻率為20HZ—300HZ,起始電壓為30V，分壓器變比為3000（根據客戶分壓器變比設置），在將試驗電壓設為126KV（客戶為110KV電纜，國標規定交流耐壓最高為128KV），試驗時間設為15min，“過壓保護”“過流保護”“閃絡保護”為根據客戶設置的試驗電壓自動設置。參數設置完成后，我們進入“自動試驗”界面，點擊“開始試驗”，此時儀器會自動尋找諧振頻率，自動升壓，自動計時，自動降壓，全自動完成試驗過程。我們點擊“開始試驗”以后。儀器開始自動尋找諧振頻率，最終諧振頻率為:73.9HZ,尋找到諧振頻率后，儀器開始自動升壓，當電壓升至126KV時，儀器開始自動計時（在此期間如有異常，請按變頻電源面板上“急停”按鈕），當計時到達15min時，儀器自動降壓停機，降壓之后我們保存數據。到此，試驗結束，輸出電壓穩定，儀器運行正常，期間未發生過流，閃絡等故障，試驗成功
