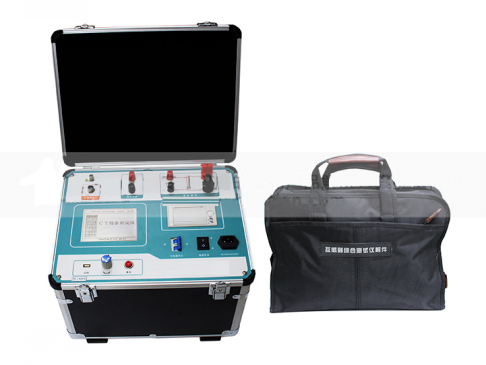

600A的互感器綜合特性測試儀技術(shù)講解
發(fā)布日期：2017-04-16 點擊：2263次
| 工作電源 | AC380V | AC220V | ||
| CT伏安特性試驗 | 單機 | 0～1000V、0～20A | 0～600V、0～20A | |
| 外接升壓器（選配） | 0～2500V、0～3A | 0～2000V、0～3A | ||
| 分辨力 | 0.1V、1mA | |||
| 精度 | ≤0.5% | |||
| 5%或10%誤差曲線 | 精度 | ≤1.0% | ||
| CT變比試驗 | 范圍 | 5～25000A/5A(5000A/1A) | ||
| 精度 | ≤1.0% | |||
| PT伏安 特性試驗 | 單機 | 0～1000V、0～20A | 0～600V、0～20A | |
| 外接升壓器（選配） | 0～2500V、0～3A | 0～2000V、0～3A | ||
| 分辨力 | 0.1V、1mA | |||
| 精度 | ≤0.5% | |||
| PT變比極性試驗 | 范圍 | 1～10000 | ||
| 精度 | ≤1.0% | |||
| 一次通流 | 電流范圍 | 0～600A | ||
| 通流時間 | 5分鐘 | |||
| 交流耐壓 | 單機 | 0～1000V | 0～600V | |
| 外接升壓器（選配） | 0～2500V | 0～2000V | ||
| 分辨力 | 0.1V | |||
| 儀器電源電壓 | AC220V或AC380V 50HZ | |||
| 工作環(huán)境溫度 | -10℃ ～ +50℃ | |||
| 儀器主機體積 | 420×330×320㎜3 | |||
| 儀器主機重量 | 39kg | |||
| 外接升壓器（選配）體積 | 310×310×330㎜3 | |||
| 外接升壓器（選配）重量 | 25kg | |||
