充?氣式交流試驗變壓器使用方法說明

發布日期：2017-04-12　點擊：2603次

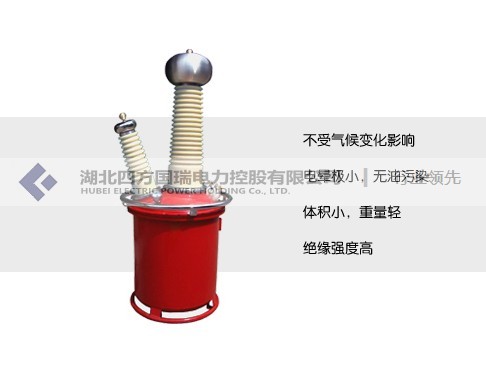

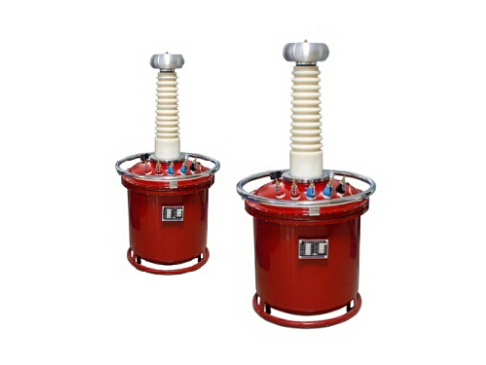

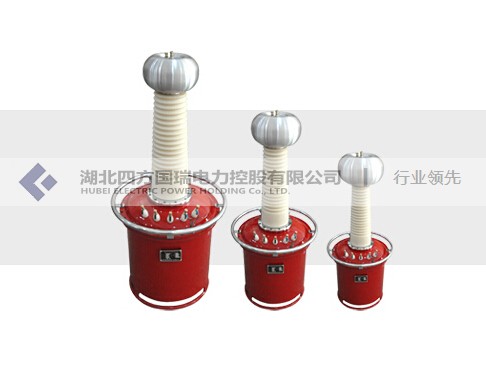

充氣式交流試驗變壓器使用方法說明

四方國瑞電力經過多年的努力，研究成功了SFYDQ系列充氣式交流試驗變壓器，SFYDQ系列產品與傳統的油浸式輕型試驗變壓器相比，

重量上減輕了20％－60％（視電壓及容量等級而定），

而且無油污染，單臺充氣式交流試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，

特別適用于現場工作及頻繁移動的工作條件下使用。充氣式交流試驗變壓器操作試驗方法

1. 按上圖接線，檢查壓力表指示內部氣體壓力是否正常
2. 做交流耐壓時短路桿插入孔J中，做直流泄漏試驗，取出短路桿。.
3.限流電阻配置：工頻耐壓每伏0.3～1歐：直流每伏5～10歐，一般試驗可不用。
4. 拆除被試品線引線，套管及器身臟污清除，必要時采用屏蔽措施。
5. 準備工作和安全措施就緒，空試一次設備。
6. 接上被試品，直流試驗應用屏蔽線，以消除雜散泄漏。
7. 合上電源，控制箱（柜）電源批示綠燈亮。
8. 按下起動按鈕，起動指示燈亮。
9. 對控制箱，順時針均勻加電，注視電壓表達到額定電壓值。
10. 持續規定耐壓時間并注視電流表指示。
11. 耐壓時間到，注視ＫＶ表，迅速均勻降零。
12. 做圖2實驗后用放電棒經電阻放電，然后直接接地放電。
13. 高壓部分可能被充電部位一一放電后，改變或拆除高壓引線，及一切引線至此一次試驗終止。

充氣式交流試驗變壓器維護及保養

1. 應經常性地保持充氣式交流試驗變壓器的清潔，每次試驗前應把尼龍?zhí)撞潦酶蓛?，并用塑料布罩住?/span>
2. 不應隨意扭動除接線支柱以外的螺栓，防止因密封破壞造成的漏氣現象。
3. 輕微的泄漏是屬于正常的現象，估計約每4年氣壓降低0.05Mpa，出廠時氣壓的在0.4－0.5Mpa之間。隨著環境濕度的變化氣壓略有增減。當氣壓力降至0.3Mpa時應及補氣。
4. 補氣時請采用華天電力配備的專用充氣咀和小罐六氟化硫氣體，充氣的壓力絕不得大于0.55Mpa。一般情況下0.4－0.5Mpa即可
5. 充氣方式：

變壓器充咀

6. 入口表按示意圖接好管道。
7. 打開六氟化硫氣瓶上的閥門，使氧氣表上壓在20kg／cm左右。
8. 旋入氧氣表上的螺旋頂尖，讓氣壓慢慢升高。此時有氣體外溢。排出管道內的空氣。
9. 立即旋開充氣閥（順時針方向）并聽到到氣流，流入變壓器本體內。
10. 調節氧氣表上的螺頂尖，使氧氣表的出口壓力在2.5K
11. 監視變壓器壓力表，當壓力達到4.5—2Kg/cmj時（即0.45—0.5Mpa），立即關死充氣閥（逆時針方向）。絕對禁止超壓以免發生危險。
12. 關閉六氟化硫氣瓶上閥門。
13. 關閉氧氣表上的閥門，充氣工作結束。
14. 拆下管道和充氣閥門。
15. 充好氣后靜止5分鐘，讓氣體充分混合即可工作。充氣式交流試驗變壓器的使用條件
SFYDQ充氣式交流試驗變壓器額定使用條件下應滿足下列要求：周圍環境溫度：－20℃～＋40℃相對溫度小于85％。安裝地點無嚴重影響變壓器絕緣的氣體、蒸氣、化學性積塵，污垢及其它爆炸性介質的場所。
SFYDQ充氣式交流試驗變壓器使用時應使其輸入電壓逐步升高且應在輸出端串入足夠的保護電阻，切忌高壓狀態下斷合設備。
該變壓器允許運行時間。在額定容量的額定電壓下，連續運行不得超過半小時，每次工作時間間隔為工作時間的5－10倍，以保證變壓器的充分散熱，在額定電壓和額定電流的三分之二的工況條件下允許長期連續運行。
