串聯諧振試驗電纜需要補償電容嗎
發布日期：2021-07-19 點擊：3365次
測量直流電流時,電流表應與負載串聯在電路中,并注意儀表的極性和量程。
串聯諧振淑電壓怎么求
功率方向型單相接地選線裝置不能繼續使用 安裝該產品后，電網中原有的功率方向型單相接地選線裝置不能繼續使用。
電抗器：與容性試品串聯構成LC串聯諧振電路勵磁變壓器：將變頻電源輸出的電壓升壓，同時隔離高壓和低壓。
通過串聯諧振做電纜試驗，所需容量將遠遠小于工頻電源試驗。容量增大，試驗變壓器的體積和重量都會非常大，不利于試驗現場的搬運。
對上述20m長的已投運電纜進行試驗時，可適當降低試驗電壓，如2倍相電壓大小，試驗結果僅供參考；
這是由于電纜作為被試品時，通過電纜的電容電流較大，如果采用工頻電源搭配小型變壓器直接試驗，對小型變壓器的容量要求非常大。
運行人員送電操作程序不對，未拉開PT高壓側刀閘就直接帶PT向空母線送電，引起PT鐵磁諧振。
架空線路故障,當繼電保護動作后,自動重合閘裝置使斷路器自動合閘。
一般我們進行電力電纜交流耐壓，開始是采取串聯諧振的方式進行試驗。串聯諧振耐壓試驗是利用電抗器的電感與被試品的電容實現串聯諧振。試驗工作過程是：根據前面粗略估算出的電流，當電流大于電抗額定電流時，我們就需要采用并聯電抗，防止電抗器過負荷，長時間耐壓損壞電抗器。當電流小于電抗額定電壓是，就不需要并聯電抗器。根據前面粗略估算的頻率，看是否需要補償電容。我們的變頻操作箱是有自動或手動尋找頻率，根據諧振時被試電纜上的電壓找到諧振點，然后觀察頻率是否與我們估算的是否一致再確定是否需要補償電容。確定好之后就可以開始試驗，試驗電壓及時間見表1。試驗結束之后要對電纜充分的放電。
當繼電器線圈中的電流為整定值時,繼電器的動作時限與電流的平方成正比。

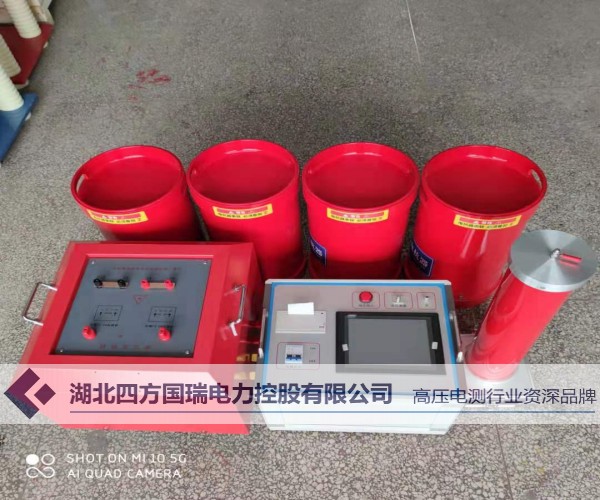

電纜變頻串聯諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。采用調節電源頻率的方式使電抗器與被試電容器之間實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
L為電感，C為電容（包括被試電容、電容分壓器、高壓試驗回路電容）由圖1可得UC=IsXC=UsXC/當串聯諧振時，XL=XC即：1/2πfC=2πfL UC=UsXC/R=UsXL/R諧振頻率f=1/2π諧振回路電流，即試品電流為：Is=Us/=Us/R諧振回路的品質因數為Q：Q=/R=ωL/R=1/ωCR則UC=QUs，即被試品上的電壓為勵磁電壓的Q倍。輸入功率P=UsIscosδ,諧振時，負荷為純電阻性的，即cosδ=1,故P=UsIs，而加在被試品上的容量PS是施加的電壓UC和電流I的乘積：PS=UCIs=QUsIs=QP。也就是在被試品得到的容量為試驗電源容量的Q倍。換言之，小容量的試驗變壓器可以對大容量的試品進行耐壓試驗。實際試驗回路中的Q值一般可以達到20-70，激勵電壓僅為試驗品諧振電壓的1/Q，激勵功率亦為諧振功率的1/Q。采用串聯諧振的方法做電纜交流耐壓試驗，可大幅度的減小試驗電源容量，如做2公里長的110kV電纜交流耐壓試驗，至少需要1500kVA以上容量的試驗變壓器和調壓器，而采用變頻串聯諧振的方法，僅需要30kVA試驗電源。
