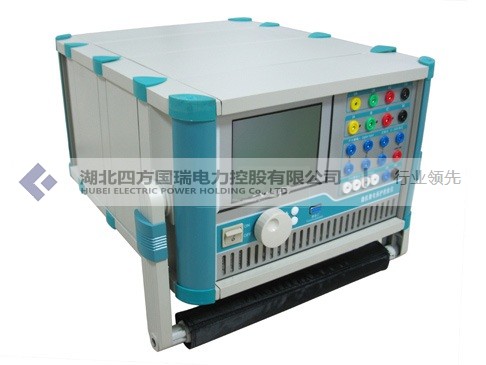

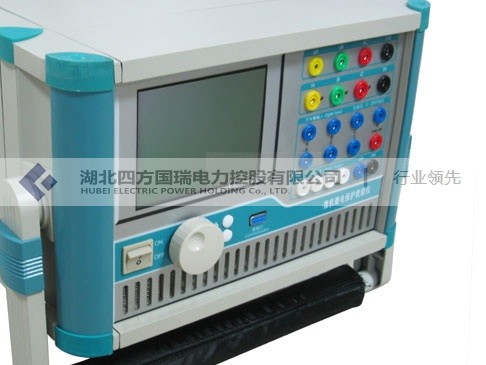

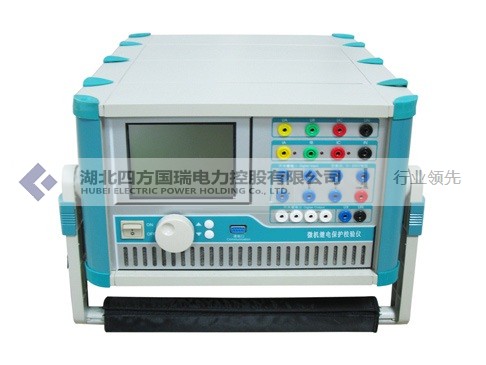

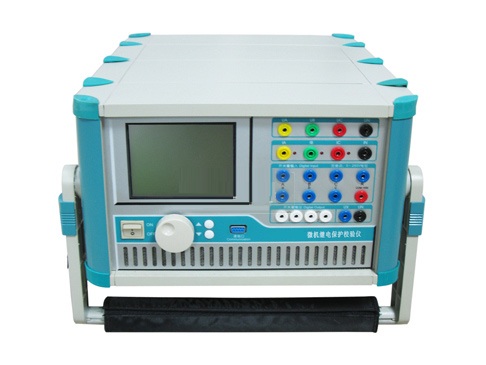

SFJB-702微機繼電保護測試儀(三相、精度0.5、單片機)

微機三相單片機型微機繼電保護測試專用儀器
參考標準：GB50150-2006,DL/T849.6-2004
- 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動
- 可方便地進行各種組合輸出進行各種類型保護試驗
- 采用320×240點陣大屏幕高分辨率圖形液晶顯示屏

㊣湖北大型電力試驗設備生產基地
㊣始于1986年，30多年生產制造經驗，只專注電力試驗設備領域，品質更有保障

產品咨詢、購買、維護服務，歡迎致電 027-61903638 聯系我們

簡介
參數
附件
保修
說明書/證書
案例
在線客服qq

產品簡介

SFJB-702微機繼電保護測試儀(三相、精度0.5、單片機)是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

產品特征

1、本微機繼電保護測試儀采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形；
2、采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性；
3、功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量；
4、開關量輸入電路可兼容空接點和0～250V電位接點；
5、該儀器采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器；
6、裝置在機箱底板上裝設有一路專用可調直流電源輸出，分110V及220V兩檔，可作為現場試驗輔助電源。

產品別稱

三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀

產品參數

輸出精度	0.5級
相電流輸出（有效值）	0～40A
三并電流輸出（有效值）	0～120A
相電流長期允許工作值(有效值)	10A
相電流最大輸出功率	420VA
三相并聯電流最大輸出時輸出功率	900VA
三并電流最大輸出時允許工作時間	10s
頻率范圍（基波）	20～1000Hz
諧波次數	1～20次

輸出精度	0.5級
電流輸出	0～±10A/每相，0～±30A/三并
最大輸出負載電壓	20V

輸出精度	0.5級
相電壓輸出（有效值）	0～±120V
線電壓輸出（有效值）	0～240V
相電壓/線電壓輸出功率	80VA/100VA
頻率范圍(基波)	20～1000Hz
諧波次數	1～20次

輸出精度	0.5級
相電壓輸出幅值	0～±160V
線電壓輸出幅值	0～±320V
相電壓/線電壓輸出功率	70VA/140VA

開關量輸入	7路	空接點：1～20mA，24V
開關量輸入	7路	電位接點接入："0"：0～ +6V；"1"：+11V～+250V
開關量輸出	2對	DC：220V/0.2A；AC：220V/0.5A
時間測量	測量范圍0.1ms～9999s	測量精度0.1ms

外形尺寸	400×300×180mm³
單機重量	22kg
供電電源	2AC 220V±10%，50/60Hz
環境溫度	-10℃～+50℃

產品附件

本產品詳細清單，請以說明書或代銷合同為準

名稱	說明	數量
繼電保護測試儀主機	/	1臺

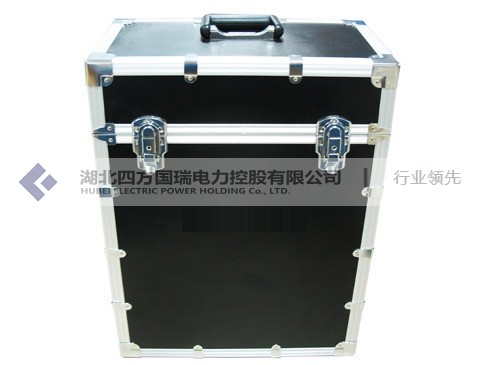

高強度鋁合金主機包裝箱	/	1只

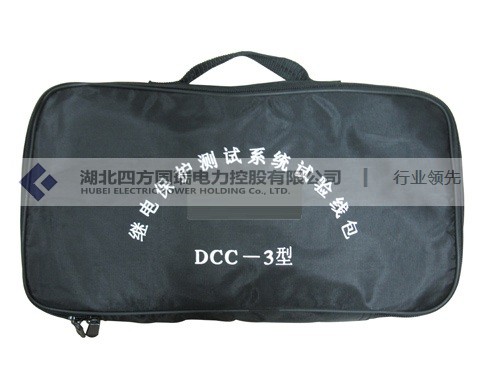

測試線包	/	1個
電流測試線	/	1包
電壓及開關量測試線	/	1包
電源線	/	1根
USB連接線	/	1根
程序光盤	/	1張
2A保險管	/	2個
10A保險管	/	2個
說明書	/	1本
檢驗報告	/	1份
合格證	/	1張

售后客服

★★★★★ 客服服務中心：027-61903638，我們將盡快安排電力工程師為您及時解答！

保修承諾

三年質保，一年包換，六個月包退，一個月試用

同時配套一站式的全面服務，公司會為每一個客戶提供免費的專業技術服務和現場指導工作，公司擁有一組完善的客服系統，為客戶提供一對一的售前、售中、售后三大服務環節，為每一位客戶免除后顧之憂，樹立公司以客戶為中心的精神。

在湖北四方國瑞電力控股有限公司長達近30年的不懈努力與堅持以品質為核心理念運行中，如今，產品品質保障已經成為電力預防性試驗行業獨有不可復制的核心競爭優勢，在市場上已經樹立良好的口碑形象。除了把控好產品的卓越品質以外，同時也離不開專業、經驗豐富的電力團隊。

用戶至上和誠信為本是我們的服務宗旨，而質量是四方國瑞生命的保證，實現三年保修/一年包換/六個月包退/一個月試用/終身維護的服務承諾，正是驗證了公司對產品質量的信心所在，而信心的來源，正是因為我們擁有優厚的產品質量!

資料下載

文件名	點擊下載
SFJB-702微機繼電保護測試儀(三相、精度0.5、單片機) 說明書
SFJB-702微機繼電保護測試儀(三相、精度0.5、單片機) 檢定證書	點擊下載
