高壓耐壓設備/串聯諧振　 | 　打印此頁

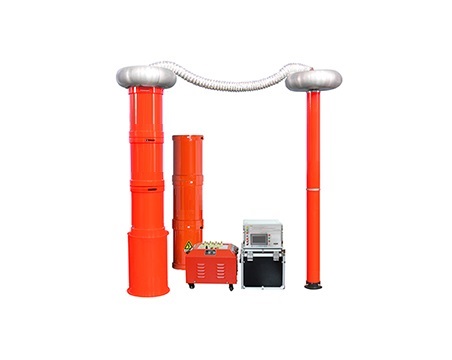

BPCX-DL電纜耐壓試驗裝置

電抗器部分采用干式環氧澆注
參考標準：GB50150-2006,DL/T849.6-2004
- 電源采用220V單相電源或380V單電源
- 采用了正交非同步固定式載波調制方式
- 耐壓試驗裝置體積小，重量輕

㊣湖北大型電力試驗設備生產基地
㊣始于1986年，30多年生產制造經驗，只專注電力試驗設備領域，品質更有保障

產品咨詢、購買、維護服務，歡迎致電 027-61903638 聯系我們

簡介
參數
附件
保修
說明書/證書
案例
經驗庫
在線客服qq

產品簡介

BPCX-DL系列電纜專用便攜式變頻諧振升壓裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
BPCX-DL系列變頻諧振升壓裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20～300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。

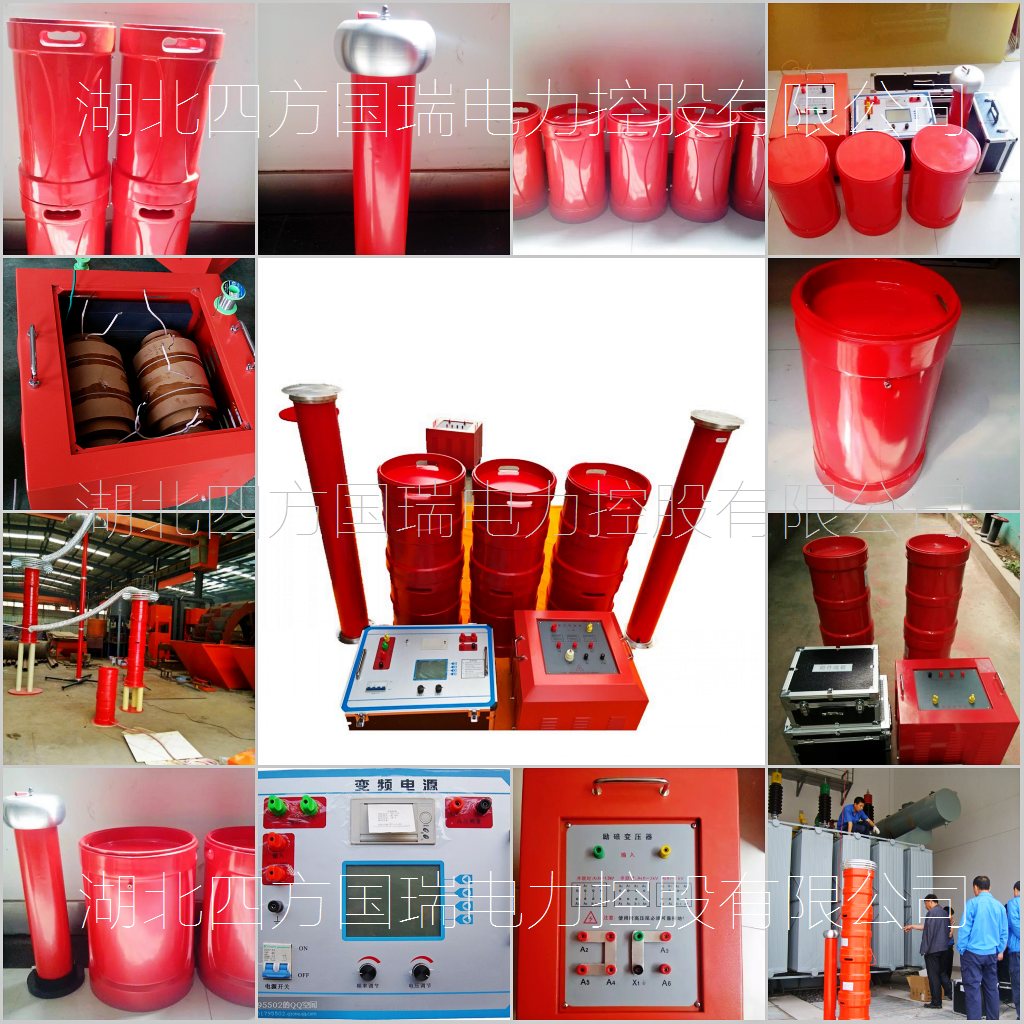

BPCX-DL系列變頻諧振升壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

電纜耐壓試驗裝置廠家
若在生產中需要使用到一些查找儀，就需要選擇好的生產廠家，這樣才能確保在使用產品的時候得到最好的幫助?，F(xiàn)在有很多人在生產的時候都會選擇通過電纜耐壓試驗裝置廠家購買產品，這究竟是什么原因呢？
之所以很多人都會選擇在電纜耐壓試驗裝置廠家購買產品，就是因為我們在這里購買產品的時候能夠獲得最好的產品質量良好的產品質量可以讓我們在生產過程中得到最好的幫助，這對我們的發展也會有非常積極的促進作用。
而且通過電纜耐壓試驗裝置廠家我們還能夠確保產品有非常好的使用性能。這樣就能確保自己在生產過程中可以獲得最好的幫助，也能為自己的生產效率帶來最好的提升，所以選擇在這里購買產品是非常明智的。真正的做好這些方面的事情，那么就一定可以讓我們在使用產品的過程中得到最好的效果，也能給我們的生產帶來更好的幫助。

產品特征

1、35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生；
2、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運；
3、電源采用220V單相電源或380V單電源，方便現場取電；
4、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求；
5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，在單體重量超過100kg時，可選配我公司專用小型電動吊車。

產品別稱

電纜交流耐壓試驗裝置，串聯諧振試驗設備，便攜式電纜耐壓試驗裝置，串聯諧振成套裝置，串聯諧振試驗裝置，串聯諧振耐壓裝置，變頻串聯諧振裝置，變頻串聯諧振試驗裝置，串聯諧振耐壓試驗裝置，電纜耐壓試驗裝置廠家

產品參數

技術指標：

額度輸出電壓	0～220kV(AC有效值)及以下
輸出頻率	30～300Hz
諧振電壓波形	純正弦波，波形畸變率≤1.0%
滿負載工作時間	連續工作時間60min
系統品質因素	最大負載下≥20
頻率調節細度	0.1Hz
不穩定度	≤0.01%
工作電源	單相220V或三相380V±10%，工頻50Hz±5%

35kV及以下電纜耐壓裝置配置表：

產品型號名稱	控制箱	電抗器(干式)	勵磁變(干式)	分壓器	適用范圍
BPCX-DL44/22	2.5kW	1A/22kV二臺	2.5kVA/1kV	25kV	10kV電纜≤1km
BPCX-DL88/22	4kW	2A/22kV二臺	4kVA/1kV	25kV	10kV電纜≤2km
BPCX-DL132/22	6kW	2A/22kV三臺	6kVA/1/3kV	60kV	10kV電纜≤3km 35kV電纜≤1km
BPCX-DL176/22	7.5kW	2A/22kV四臺	7.5kVA/1/3kV	60kV	10kV電纜≤4km 35kV電纜≤1km
BPCX-DL264/22	10kW	2A/22kV六臺	10kVA/1/3kV	60kV	10kV電纜≤6km 35kV電纜≤2km
BPCX-DL330/22	15kW	2.5A/22kV六臺	15kVA/1/3kV	100kV	10kV電纜≤8km 35kV電纜≤2km
BPCX-DL640/32	25kW	2.5A/32kV八臺	25kVA/1/3/5kV	200kV	10kV電纜≤10km 35kV電纜≤4km 110kV電纜≤1km

110kV及以上電纜耐壓裝置配置表：

產品型號名稱	控制柜	電抗器(油浸式)	勵磁變(油浸式)	分壓器	適用范圍
BPCX-DL1300/130	50kW	5A/130kV二臺	50kVA/3/5kV	150kV	35kV電纜≤2km 110kV電纜≤2km
BPCX-DL2600/130	100kW	5A/130kV四臺	100kVA/3/5/10kV	220kV	35kV電纜≤3km 110kV電纜≤3km 220kV電纜≤1.5km
BPCX-DL3200/220	160kW	4A/220kV四臺	160kVA/5/10kV	160kV	110kV電纜≤5km 220kV電纜≤3km
BPCX-DL6400/220	320kW	8A/220kV四臺	320kVA/5/10kV	320kV	110kV電纜≤10km 220kV電纜≤5km 500kV電纜≤1km

產品附件

本產品詳細清單，請以說明書或代銷合同為準

名稱	說明	數量
激勵變壓器	SFJLB-40kVA/5kV	1臺
變頻電源控制箱	BPCX-F-40kW/380V	1臺
高壓電抗器	SFDK-520kVA/130kV	2節
電容分壓器	SFFRC-130kV/1000pF	1套
內部連接線	/	1套
出廠試驗報告	/	1份
成套裝置使用說明書	/	1本
產品合格證		1張

售后客服

★★★★★ 客服服務中心：027-61903638，我們將盡快安排電力工程師為您及時解答！

保修承諾

三年質保，一年包換，六個月包退，一個月試用

同時配套一站式的全面服務，公司會為每一個客戶提供免費的專業技術服務和現場指導工作，公司擁有一組完善的客服系統，為客戶提供一對一的售前、售中、售后三大服務環節，為每一位客戶免除后顧之憂，樹立公司以客戶為中心的精神。

在湖北四方國瑞電力控股有限公司長達近30年的不懈努力與堅持以品質為核心理念運行中，如今，產品品質保障已經成為電力預防性試驗行業獨有不可復制的核心競爭優勢，在市場上已經樹立良好的口碑形象。除了把控好產品的卓越品質以外，同時也離不開專業、經驗豐富的電力團隊。

用戶至上和誠信為本是我們的服務宗旨，而質量是四方國瑞生命的保證，實現三年保修/一年包換/六個月包退/一個月試用/終身維護的服務承諾，正是驗證了公司對產品質量的信心所在，而信心的來源，正是因為我們擁有優厚的產品質量!

資料下載

文件名	點擊下載
BPCX-DL電纜耐壓試驗裝置說明書
BPCX-DL電纜耐壓試驗裝置檢定證書

　　　　　　索取資料方式＞　　　客服QQ ：3173906661　　　　人工客服：027-61903638　　　技術部：13871319625　　郵箱：[email protected]

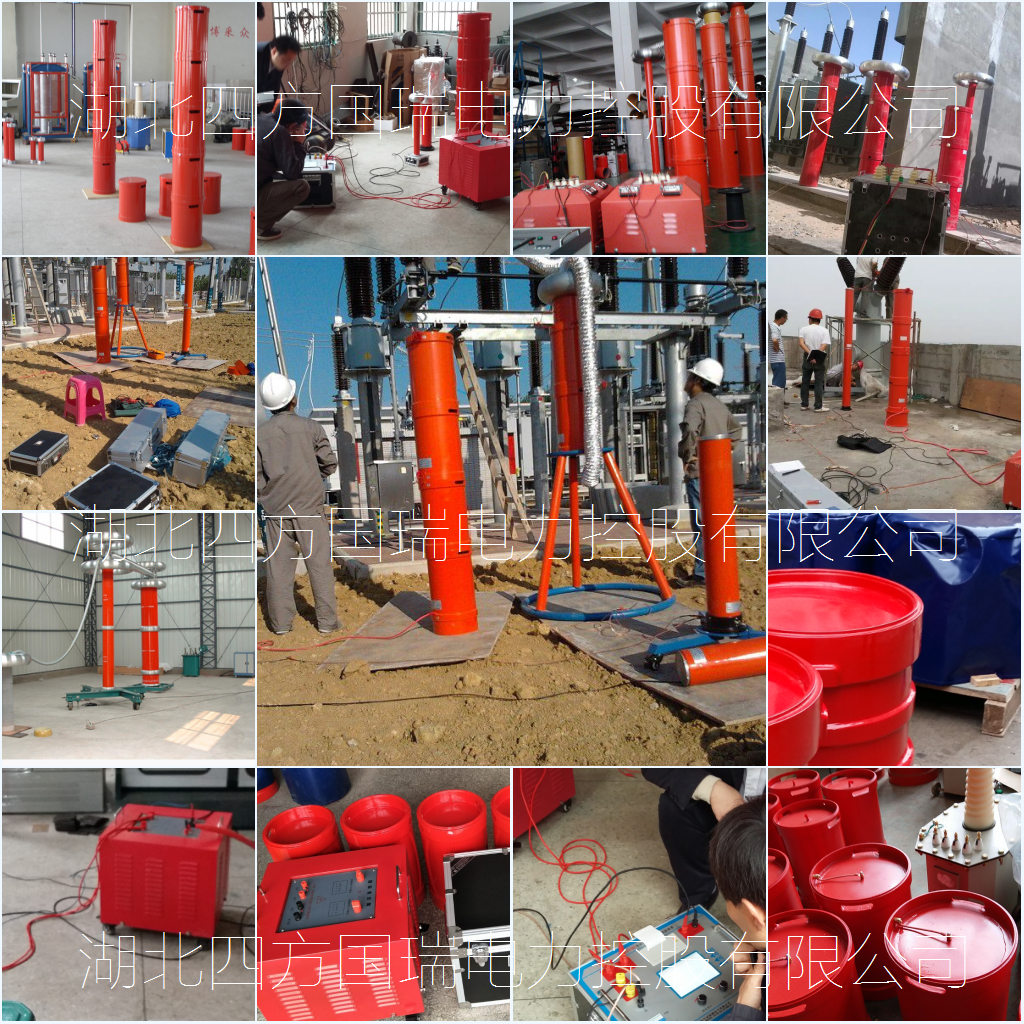

客戶案例

經驗庫

電纜耐壓試驗裝置
一、定義
       在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC＝XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。
二、危害性
       發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。
       品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。
       在R-L-C串聯電路中，出現線路端電壓和電流同相位的現象叫串聯諧振。
湖北四方國瑞電力控股有限公司生產工頻串聯諧振升壓裝置(CVT校驗用)、工頻交流耐壓諧振裝置、變頻諧振耐壓試驗裝置，廣泛用于各種高壓交聯電纜、變壓器、發電機、GIS開關、電動機等設備的交流耐壓試驗。該裝置擁有多項關鍵的國家專利技術，加上引進的部分國際先進技術，設備整體達到了國際先進水平。全傻瓜式操作，全自動試驗。
串聯諧振電源產品使用中的注意事項
       1、諧振電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
       2、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
       3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
       4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。
       5、本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離。
  湖北四方國瑞電力，是專業生產串聯諧振裝置的廠商。其串聯諧振產品穩定性、可靠性高，自動調諧功能強大，支持多種試驗?zāi)Ｊ?，系統人機交互界面友好，保護功能完善。
串聯諧振變壓器故障原因及排除
       1、風扇不能啟動：
       急停、故障保護、失諧保護后，沒有按“故障復位”；
       內部溫度過高，功率元件熱保護；
       排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。
       2、自動調諧不能完成，找不到諧振點：
      （1）現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點
       原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路
       排除方法：檢查接地裝置可靠，接地連接線是否有斷開點；
檢查勵磁變壓器的高低壓線圈的通斷；
檢查每一只電抗器的通斷；
檢查分壓器的信號線的通斷；
檢查分壓器的高低壓電容臂的通斷；
裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
       （2）現象：調諧曲線是一條曲線，有較低的尖峰；
       試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；
       原因：電抗器與試品電容量不匹配，沒有準確找到諧振點；
試品損耗較高，系統Q值太低；
勵磁變壓器高壓輸出電壓較低；
       排除方法：將補償電容器并接入試驗回路，加大回路電容量；
盡可能將多只電抗器串聯，提高回路電感量；
提高勵磁變壓器的輸出電壓；
干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；
       如果上述操作全部處理完后，依然不能解決問題，請和四方國瑞電力聯系，不可自行拆卸儀器！
